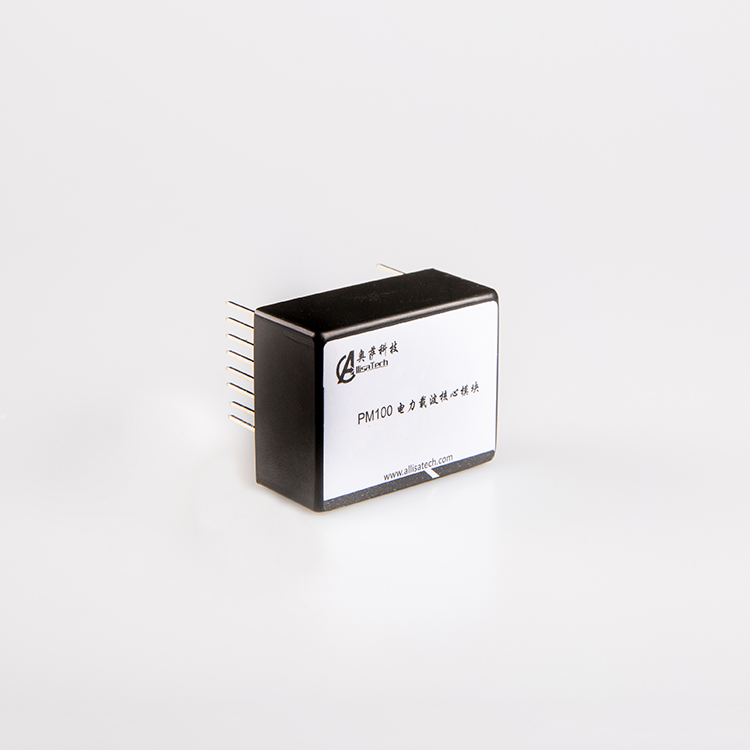

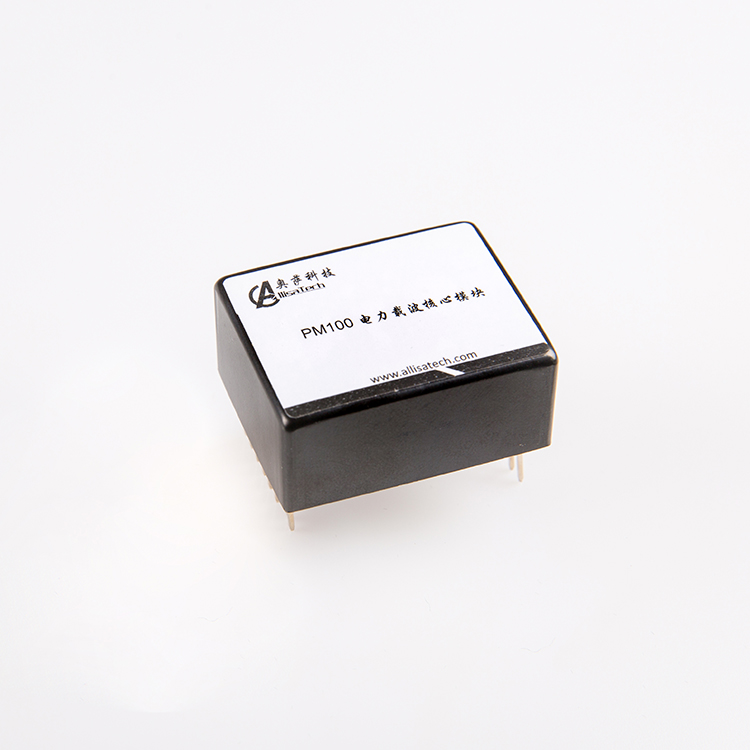

PM100&PM130电力载波通信模块

特性

应用

50. 小尺寸铝外壳
50. 高接收动态范围
50. 双看门狗设计
50. 支持16级中继
50. 参数配置接口开放

50. 工业电力载波机
50. 接口及协议转换器
50. 远程监测控制、远程信号采集
50. 远程抄表、路灯控制、光伏、水下通信、轨道通讯、物联网

技术指标

性能参数

用户串口通信速度

115200bps, 8, 1, N(默认，其它波特率可调)

最大载波速度

500Kbps

组网节点数

最大2047

最大中继级数

16

用户载波速度

up to 165Kbps，最大1500Bytes每帧

最稳健模式

开启ACK，载波速度=26

载波编码

DCSK

载波频率

9KHz~400KHz，Default:FCC BAND

滤波器截止频率

1MHz

放大电路

最大700mARMS@负载阻抗等于1欧姆

丢包/误码率⁽¹⁾

≤10^-5

传输距离⁽¹⁾

典型3Km;

配套使用专用功放可扩展到5Km;

开启路由可扩展至80Km

标称阻抗

50欧姆/75欧姆

输出信号

5Vpp

动态范围

95dB

通信协议

透传协议

端口

说明

1

+3.3VDC，模块供电

2

GND，电源地

3

SWCLK，SWD固件更新调试接口

4

SWDIO，SWD固件更新调试接口

5

GND，电源地

6

UART_RX, UART接收

7

UART_TX, UART发送

8

NC，空脚

9

LINE_P, 载波差分通信端口

10

LINE_N, 载波差分通信端口

11

PIM_LKL, 设备组网指示,低电平有效

12

PIM_TXL, 载波发送指示,低电平有效

13

PIM_RXL, 载波接收指示,低电平有效

14

NC，空脚

15

NC，空脚

16

NC，空脚

端口

说明

1

+3.3VDC，模块供电

2

GND，电源地

3

SWCLK，SWD固件更新调试接口

4

SWDIO，SWD固件更新调试接口

5

UART2_RX, UART接收

6

UART2_TX, UART发送

7

UART3_RX, UART接收

8

UART3_TX, UART发送

9

LINE_P, 载波差分通信端口

10

LINE_N, 载波差分通信端口

11

PIM_TXL, 载波发送指示,低电平有效

12

PIM_RXL, 载波接收指示,低电平有效

13

UART4_TX, UART发送

14

UART4_RX, UART接收

15

CAN_TX, CAN发送

16

CAN_RX, CAN接收

项目

说明

电源

+3.3VDC,±5%输入,供流能力不低于800mARMS

工作温度

-40℃~85℃

静态功耗

0.8W

峰值功耗

典型1.8W

尺寸

长宽高34*27*15mm

位置

名称

厂家型号

说明

L1,L2

功率电感

FH(风华)，VLU0810-471K

必接

U1

线性稳压芯片

ST，LD1086DT33TR

尽可能靠近PM100电源脚

TVS1

TVS管

Brightking(君耀)，SMAJ6.5CA

预防AC-DC失效损坏后级电路

位置

名称

厂家型号

说明

T1

耦合变压器

VAC， T60403-K5024-X044或

HanRun， HR051705

注意安装方向

C1,C2,C3

安规电容

TC(天泰)，MKP 0.47uF/275VAC

默认波段可选用0.22uF

TVS1

TVS管

Brightking(君耀)，P6KE6.8CA

必接
